Капиллярные термоманометры

∅52, ∅42, ∅40
0÷120°С
1,5 м

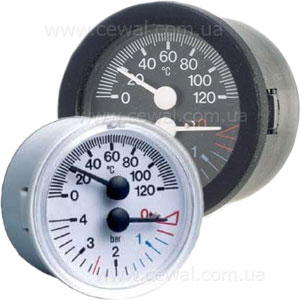

Капиллярные термоманометры

Термоманометры предназначены для измерения давления и температуры жидких и газообразных сред в отопительных системах, котлах и других приборах. Капиллярные манометры могут использоваться в системах отопления, дизельных установках, а также измерять давление масла и топлива.

Корпус термоманометров Cewal выполнен из ударопрочного пластика, стекло из метакрила, подключается к системе через латунный фитинг. Шкала нанесена на алюминиевую основу невыгорающей краской и покрыта защитным слоем лака. Температурное деление от 0 до 120°C, шкала давления от 0 до 4 или до 6 бар (в зависимости от модификации).

Механизм манометра представляет собой подвижную пружину Бурдона с компенсирующей биметаллической спиралью для повышения точности показаний. Термоманометр оснащен клапаном, который открывается только когда термоманометр полностью прикручен к системе.

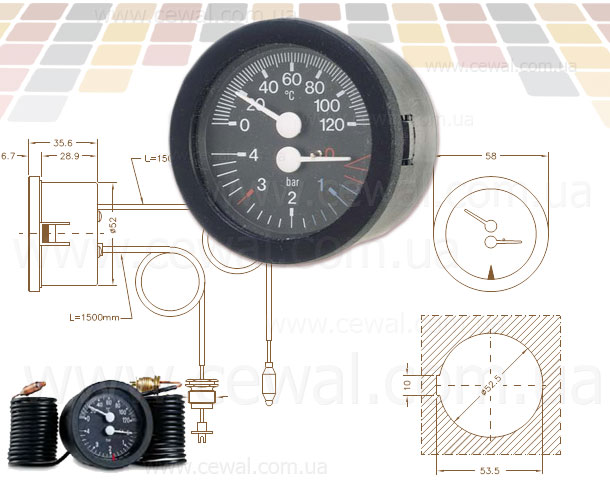

Термоманометр CEWAL TI 52 P

  • ∅ 52 мм
  • подключение 1/4″
  • 0 ÷ 120°C
91392120 Cewal термоманометр капиллярный ¼" 4 бар 1500 мм чертеж
91392122 Cewal термоманометр капиллярный ¼" 6 бар 1500 мм

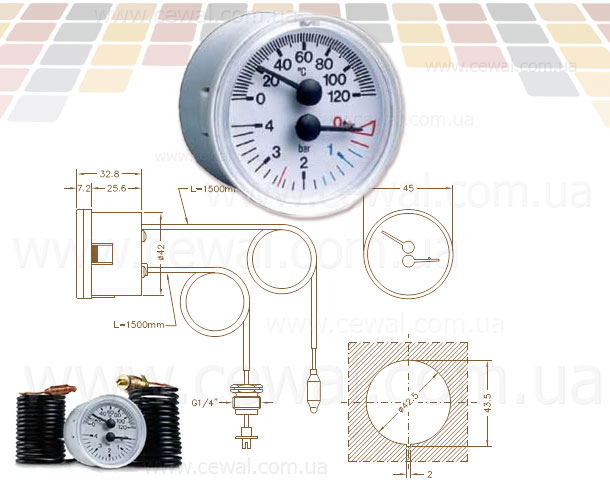

Термоманометр CEWAL TI 42 P

  • ∅ 42 мм
  • подключение 1/4″
  • 0 ÷ 120°C
91392106 Cewal термоманометр капиллярный ¼" 4 бар 1500 мм чертеж
91392108 Cewal термоманометр капиллярный ¼" 6 бар 1500 мм

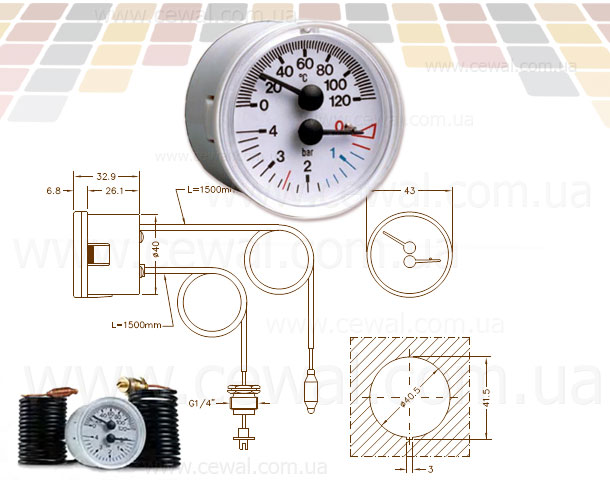

Термоманометр CEWAL TI 40 P

  • ∅ 40 мм
  • подключение 1/4″
  • 0 ÷ 120°C
91392102 Cewal термоманометр капиллярный ¼" 4 бар 1500 мм чертеж
91392104 Cewal термоманометр капиллярный ¼" 6 бар 1500 мм

Аксессуары к капиллярным манометрам

91886105 Cewal капсула для капилляра 50 мм 1/2" 7x9 чертеж
91886120 Cewal капсула для капилляра100 мм 1/2" 7x8
91887120 Cewal капсула для капилляра 100 мм 1/2" 15x16
1887125 Cewal капсула для капилляра рифленая 100 мм 1/2" 15x16
91887150 Cewal обратный клапан для капиллярных манометров G 1/4"x1/2"
91887131 Cewal скоба стопорная
